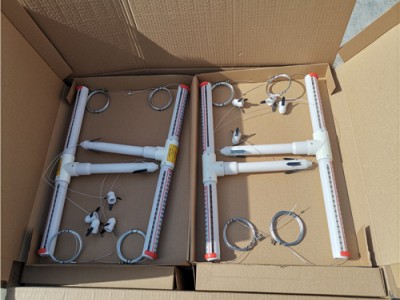

销售LBY-2H顶板离层仪 多点位移计 平衡式顶板离层指示仪

顶板离层仪有的地方也叫做多点位移计，顶板离层仪测量点有2个点，3个点，4个点，5个点，6个点，8个点等，都可以订做，常用的是2个点和3个点的，2个点的有托盘式和平行式的。

监测原理：

深基点锚头应固定在钻空深部5m处稳定岩层内，浅基点固定在钻孔2-2.5m处(钻杆端部位置)。当锚杆锚固范围内有离层时，顶板(套管)沿外测筒向下移动，移动量有由测筒标尺指示。当锚固范围顶板离层时，外测筒与顶板相对位置不变，但沿内测筒向下滑动，表明顶板有离层，离层量由内测筒标尺指示。当锚杆锚固范围内、外都有离层时，内外测筒分别有离层显示，其显示值之和为总离层值。

安装：

为了准确反映顶板变化情况，离层仪要紧跟工作面迎头安装，在安装后工作面30-50米内的离层仪要每班进行观测记录。安装步骤：

1.用锚杆钻机直径26mm钻头打7m-8m深的孔；

2.深部基点：用安装杆将深部基点锚固器推入孔中，直至孔底，抽出安装杆后，手拉一下钢丝绳，确认锚固器已卡住，深部基应固定顶板以上7m-8m处；浅部基点：用安装杆推入浅部基点锚固器至2.3米处，抽出安装杆后用手拉一下钢丝绳，确认锚固器已固定住；

3.对准刻度：记下浅部、深部的初始读数，用绳卡卡死，并截去多余钢绳。

LBY-2H顶板离层仪是一种监测顶板岩层移动的专用监测仪器。顶板离层仪又叫做顶板离层指示仪，它可以分别显示锚杆长度范围内和锚杆同范围外的顶板岩层的离层情况。为煤矿工程技术人员和检测人员提供确定锚杆的长度、抗拉强度，了解所使用的锚杆的和理性、经济性而需要的科学依据，从而有 效的防止顶板坍落事故的发生，确保煤矿安 全生产。
