200KN拉拔器 LDZ200指针式锚杆拉力计

LDZ200指针式锚杆拉力计，矿用锚杆拉力计，锚杆拉力计规格全，LDZ200锚杆拉力计，锚杆拉力计

尤尼科LDZ200指针式锚杆拉力计广泛应用于煤矿锚杆支护、国防、交通等场所。煤矿用锚杆拉力计具有体积小、重量轻、携带方便、操作简单、安 全可靠的特点。

一、LDZ200指针式锚杆拉力计工作原理：

液压泵站在开始工作时，液压油被柱塞吸入高、低压吸油单向阀，通过高、低压排油单向阀压入工作空心千斤顶，当压力升到1.5MPa时，则低压溢流阀打开，低压油溢回油箱;升压工作:在上述基础上，高压柱塞继续工作，压力逐渐升高，推动空气千斤顶工作，从而实现对锚杆的拉拔。当压力直过63MPa时，则高压阀打开，高压油从高压阀溢回油箱,压力始终保持在63MPa.

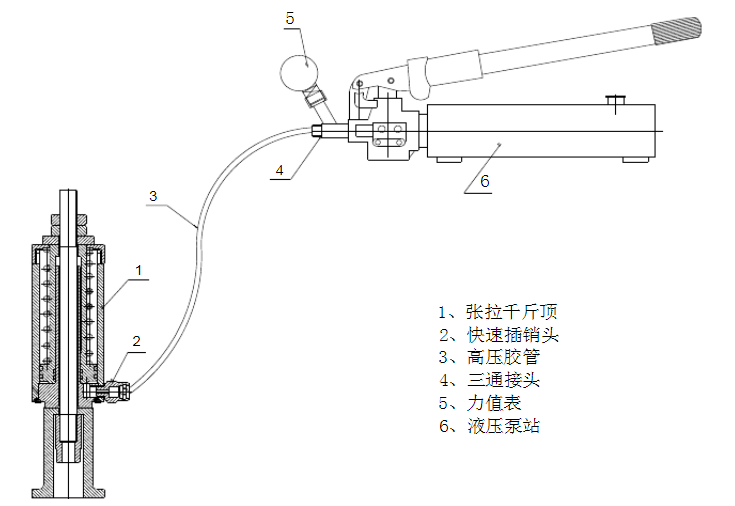

二、LDZ200指针式锚杆拉力计结构图：

三、LDZ200指针式锚杆拉力计操作程序：

1、松开手动液压泵泄压阀，使空心千斤顶活塞降至*低位置，然后把高压胶管两端的接头插入千斤顶和手压泵的插孔内，并插好U型卡。

2、拧紧手动液压泵 上卸载阀，再拧下贮液筒上的注油镙钉，向贮液筒中注入N32液压油，注满后拧紧注油螺钉。注意:**次加油时应加满注液筒，连续工作进一般不加注油， 必要补充时不要过量加油，以免造成卸载后千斤顶不能复位。

3、将LDZ200指针式锚杆拉力计拉杆用拉头连接在测试锚杆末端，再套上支承简和空心千斤顶(使空心千斤顶活塞伸出朝外),*后拧紧大螺母。

4、将手动液压泵上卸载阀拧紧，然后均匀地上下摇动手动液压泵杆，使空心千斤顶拉杆顶出并拉拔锚杆，当拉拔力达到要测数值后停止加压。

5、检测完毕后，应慢慢地松开卸载阀，以免损坏压力表， 待指针归零。千斤顶活塞全部缩回，再把各部件从锚杆上卸下，卸下高压胶管，套上防尘套。

6、拉头的选择: 我厂生产的锚杆螺纹拉头有MI16、 M18、 M20、M22、 M24等多种，在订货时用户应注明自己选用的锚杆螺纹的种类以免出错影响您的使用。

LDZ200指针式锚杆拉力计是测定锚杆锚固力的一种检测工具，它对锚喷支护理论各种锚杆的研究以及工程质量的检验具有重大作用。尤尼科锚杆拉力计除有指针式的外，还有数显的，无论需要哪种都可以为你提供。
